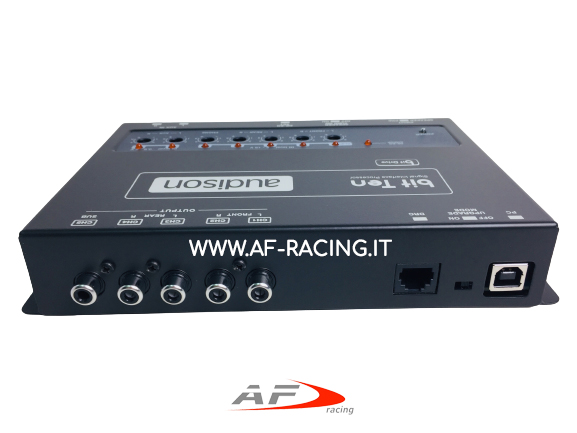

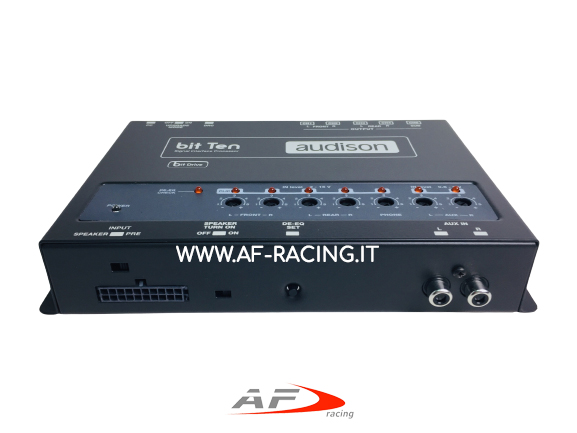

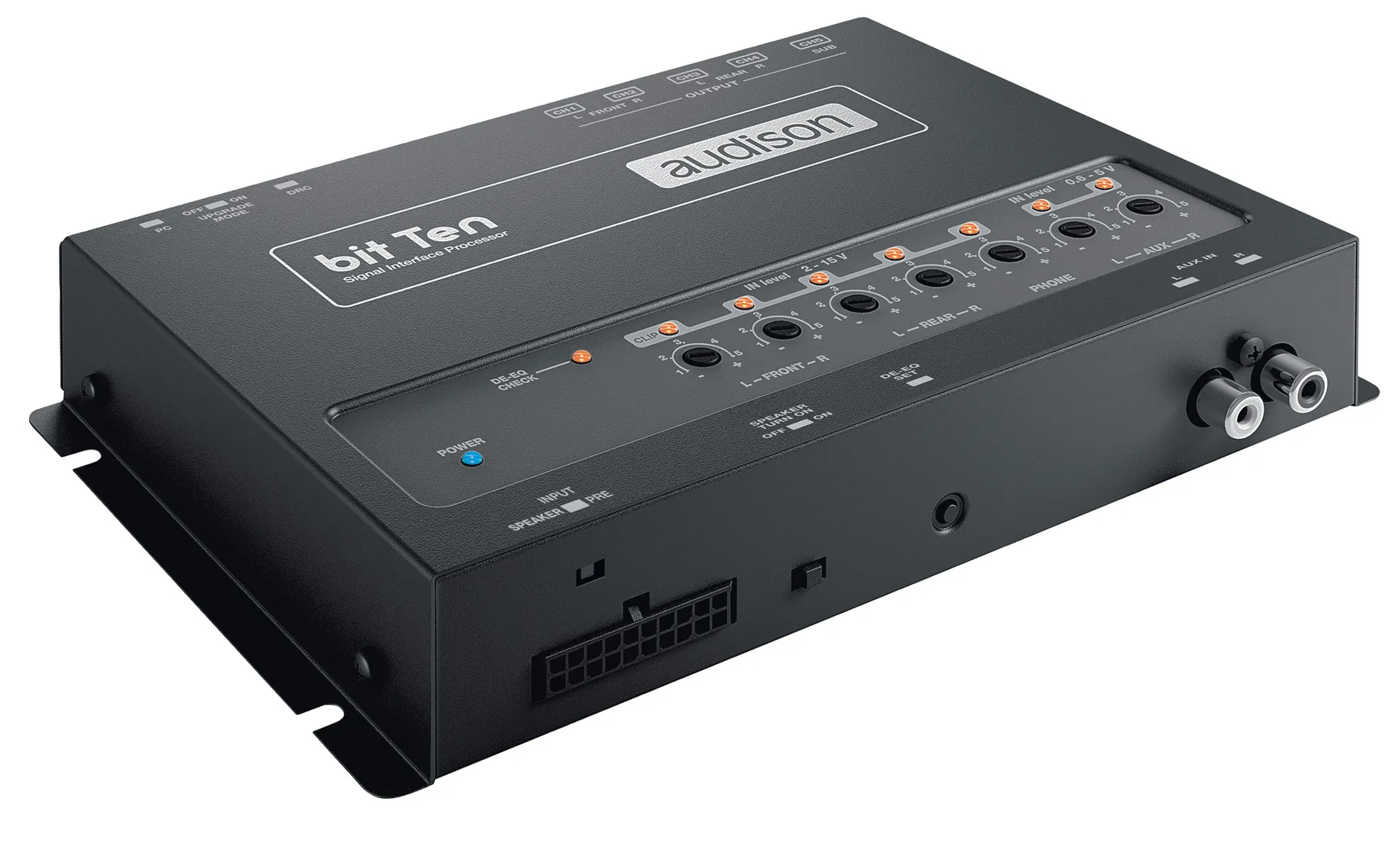

PROCESSORE AUDIO DIGITALE AUDISON BIT TEN CROSSOVER ELETTRONICO DIGITALE PROGRAMMABILE CON PC

bit Ten è un processore digitale multifunzione con ingresso analogico in grado di trasformare sistemi ordinari OEM o post-mercato in un sistema ad alte prestazioni.

Provvisto di un convertitore di velocità di clock a 32 bit e di 147 MHz, nonché di convertitori A / D e D / A a 24 bit, Bit Ten è controllato da un software specificamente sviluppato per l’elaborazione del segnale in base alle peculiarità acustiche del veicolo.

Impostazione dei parametri di ogni ingresso singolo canale, impostazione del ritardo in base alla posizione di ascolto, regolazione di crossover e equalizzatori per ciascuno dei 5 canali di uscita; tutte queste operazioni possono essere gestite dal PC.

Durante la fase di installazione, dopo la conversione del segnale analogico in digitale, il bit TEN riconverte automaticamente un segnale stereo a banda larga digitale; de-equalizza la risposta in frequenza e, se necessario, ricostruisce i canali centrale e subwoofer.

L’utente può configurare la modalità di uscita di ciascun canale relativamente al sistema installato.

È progettato per essere collegato alla DRC, telecomando digitale (opzionale).

DSP Audio e convertitori

Processore Cirrus Logic a 32 bit (clock di 147 MHz) e convertitori A/D e D/A che lavorano in

PCM a 48 kHz con una risoluzione di 24 bit. La velocità del processore permette di ascoltare

e verificare in tempo reale le variazioni apportate con il settaggio.

Ingressi Audio

4 canali indipendenti ad alto livello sommabili;

1 ingresso analogico stereofonico ausiliare a basso livello;

1 ingresso ad alto livello per kit vivavoce (con priorità) su cavo Phone Mute (configurabile da PC).

Uscite Audio

5 canali analogici indipendenti PRE con livello regolabile.

Connessioni di controllo

1 USB /B (2.0) per connessione al PC;

1 AC Link con bus di controllo per DRC;

1 ingresso per Mute esterno (configurabile da PC).

Configurazione

Procedura guidata, che attraverso una vasta gamma di denominazioni predefinite, permette

di assegnare ogni componente alle connessioni del bit Ten e coordinarne automaticamente il

funzionamento

Controlli di accensione

ART, Automatic Remote Turn on/off, sistema automatico di accensione remota, attraverso

l’ingresso Hi-Level Front L; è inseribile con switch esterno;

Attraverso Remote IN;

Attraverso la chiave di accensione dell’automobile con funzione di memoria;

Attraverso il DRC (optional);

Automaticamente attraverso il ricevitore telefonico vivavoce.

Volume In/Out

Regolazione manuale della sensibilità d’ingresso per gli ingressi master ad alto livello (Wizard

con CD Test);

Regolazione manuale della sensibilità d’ingresso per gli ingressi ausiliari;

Controllo separato di volume su ogni uscita per la taratura fine del sistema (-40 ÷ 0 dB).

De-equalizzazione

De-equalizzazione automatica del segnale dagli ingressi ad alto livello (Wizard con CD Test)

se necessaria; può essere effettuata anche senza l’ausilio del PC.

Equalizzatore

Equalizzatori grafici a 31 bande (1/3 Oct.; ±12 dB), uno per ogni canale d’uscita.

Filtro Crossover

Tipologia di filtro: selezionabile; Hi-pass, Lo-pass, Full Range, Bandpass con pendenza modificabile

separatamente sui due fronti;

Frequenze di intervento: 68 passi nella banda 20 ÷ 20k Hz;

Pendenze di taglio: selezionabili; 6 ÷ 24 dB/Oct.;

Allineamenti selezionabili: Linkwitz o Butterworth;

Mute: gestibile per ogni uscita (On/Off);

Fase: gestibile per ogni uscita (0°/180°).

Ricostruzione del segnale

Ricostruzione di un segnale stereo da un segnale multi-canale e ricostruzione dei canali Rear,

Centrale e Sub da un ingresso stereofonico.

Allineamento temporale

Procedura guidata per inserire i dati della distanza reale degli altoparlanti dal punto di ascolto

con un calcolo automatico (distanza su tempo) dei corretti ritardi del segnale per ciascun

canale. Possibilità di applicare manualmente un “fine tuning” (0.02ms fine set).

DRC (optional)

Controllo: Volume Master, Volume Subwoofer, Balance, Fader; selezione degli ingressi;

gestione delle configurazioni memorizzate; regolazione luminosità del display.

Memorie

2 preset gestibili singolarmente e richiamabili dal DRC (optional).

bit Ten Software

Software Windows-based (XP, Vista, 7), utilizzabile in modalità “Standard” o “Expert”

Risoluzione schermo: 1024 x 600 px min.

Power Supply

Input Stage

Output Stage

Connection

Signal Stage

Crossover N.5 (one each output channel)

Equalizer

Time Alignment

Size

Voltage 11 ÷ 15 VDC

Idling current 0.4 A

Switched off without DRC 2.5 mA

Switched off with DRC 4 mA

Remote IN voltage 7 ÷ 15 VDC (1.3 mA)

Remote OUT voltage 12 VDC (130 mA)

High Level (Speaker) FL – FR – RL – RR – PHONE IN

Low Level (Pre) AUX IN

Low Level Pre (Default) FRONT L/R, REAR L/R, SUB

From / to personal computer 1 x USB / B (1.1/2.0)

Distortion-THD @ 1 kHz, 1V RMS Output 0.005 %

Bandwidth @ -3 dB 10 ÷ 22k Hz

S/N Ratio @ weighted

Master Input 95 dBA

Aux Input 96 dBA

Channel Separation (@ 1 kHz) 85 dB

Input sensitivity (Speaker In) 2 ÷ 15 V RMS

Input sensitivity (AUX in) 0.6 ÷ 5 V RMS

Input sensitivity (PHONE) 2 ÷ 15 V RMS

Input impedance (Speaker In) 2,2 kΩ

Input impedance (AUX in) 15 kΩ

Input impedance (PHONE) 2,2 kΩ

Max Output Level (RMS) @ 0.1% THD 4 V RMS

Mode Full / High Pass/ Low Pass/ Band Pass

Type and slope Linkwitz @ 12/24 dB

Butterworth @ 6/12/18/24 dB

Crossover frequency 68 steps @ 20 ÷20k Hz

Phase control 0° ÷ 180°

Hi-Level Input (Speaker In) Automatic De-Equalization

Outputs N.5 Graphic: ± 12 dB @ 31 Band ISO 1/3 Oct. 20 ÷ 20k Hz

Distance 0 ÷ 510 cm / 0 ÷ 200.8 in.

Delay 0 ÷ 15 ms

Step 0,08 ms; 2,8 cm / 1.1 in.

Fine set 0,02 ms; 0,7 cm / 0.27 in.

W x H x D (mm / in.) 191 x 34 x 131 / 7.51 x 1.33 x 4.76

Weight (kg / lb.) 0,6 /1.322
